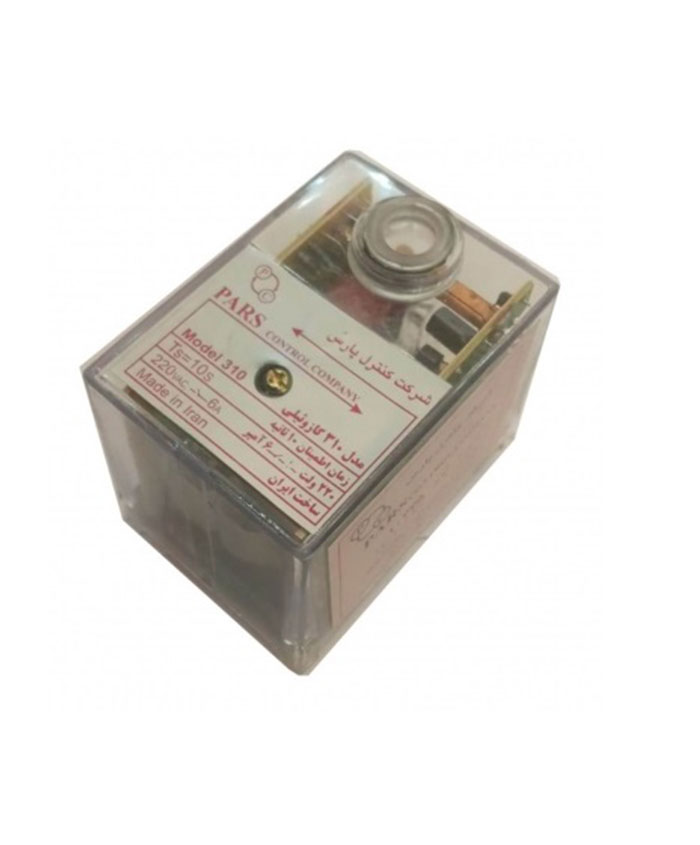

رله مشعل پارس کنترل مدل 310 گازوئیلی

توضیحات

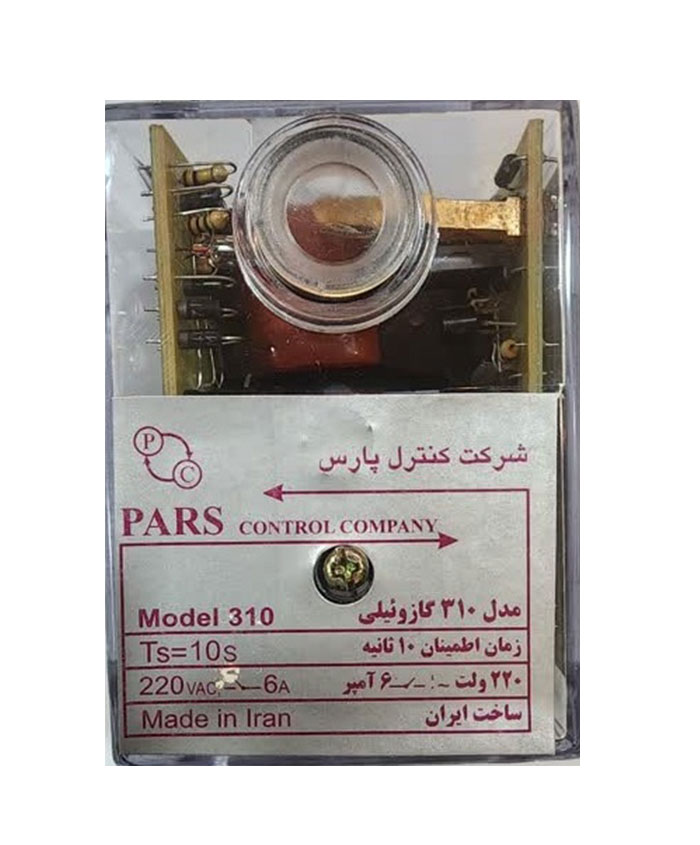

رله مشعل پارس کنترل مدل 310 گازوئیلی

رله مشعل گازوئیلی پارس کنترل مدل 310 یک وسیله الکترونیکی دقیق و با ایمنی بالاست و برای ایمنی مشعل و سیستم کاربری آن تولید شده است.

کاربرد رله مشعل:

وظیفه رله مشعل، خاموش کردن مشعل یا بویلر هنگام عدم احتراق صحیح در زمان شروع به کار و خاموش شدن شعله در حین کار می باشد.

انواع رله مشعل:

با توجه به نوع سوخت مورد استفاده مشعل ، رله مشعل های موجود به ۳ دسته زیر تقسیم می شوند:

1. رله مشعل گازی
2. رله مشعل گازوئیلی
3. رله های دوگانه سوز

اطلاعات فنی:

• ولتاژ منبع: ۲۲۰ ولت (۱۸۰ تا ۲۵۰ ولت)
• فیوز: سریع ۱۰ A  یا  ۶A کند
• توان مصرفی:  ۳VA
• حداکثر جریان هر پایه  : ۴A
• حداکثرمجموع جریان خروجی : ۶A
• زمان تخلیه اولیه:  تقریبا ۴۰ ثانیه
• استاندارد عایق : IP44
• زمان جرقه زنی اولیه:  ۳ثانیه
• زمان تاخیر بازگشت به تنظیمات اولیه پس از خاموش شدن: ۲ ثانیه
• دمای مجاز پیرامون رله :  ۱۰- درجه سانتیگراد تا ۶۰ درجه سانتیگراد
• وزن خالص : ۱۸۰ گرم

 نکات مهم

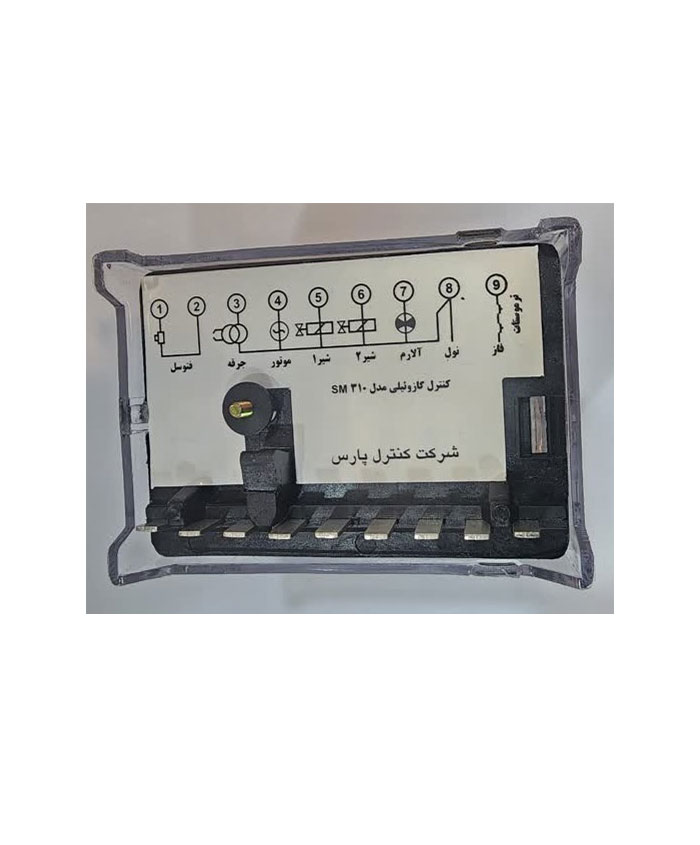

• قبل از به کارگیری رله مشعل پارس کنترل سیم بندی باید به دقت بررسی شود. وجود ایراد یا اشتباه در سیم کشی و سیم بندی می تواند خطرناک باشد و صدمات جبران ناپذیری به بار آورد.
• هنگام به کار بردن رله مشعل پارس کنترل باید پیچ اتصال محکم شده باشد تا از اتصال کامل کنترلر مشعل پارس کنترل به پایه رله اطمینان حاصل شود.

• وجود فیوز مناسب مطابق با مشخصات فنی کنترلر مشعل گازی پارس کنترل الزامی است. ضمنا فیوز (های) اصلی باید به گونه ای انتخاب شوند که قبل از رسیدن جریان به مقادیر نامی موجود در مشخصات فنی رله، عمل کنند و برق را قطع نمایند. در غیر اینصورت در زمان رخداد اتصال کوتاه در هر قسمت از تجهیزات مشعل، ممکن است صدمات بسیار شدیدی به کنترلر، قطعات مشعل یا کاربر وارد شود.

• به دلایل ایمنی، هر کنترلر مشعل پارس کنترل باید حداقل یک بار در هر ۲۴ ساعت خاموش شود.

• برای نصب و/یا برداشتن رله کنترلر مشعل پارس کنترل باید حتما سوئیچ اصلی برق قطع باشد و مشعل از سیستم تغذیه جدا باشد.

• رله کنترلر مشعل پارس کنترل یک وسیله الکترونیکی دقیق و با ایمنی بالاست. لطفا از بازکردن یا تعمیر آن اکیدا پرهیز نمایید.

• تعویض ، نصب و سرویس باید توسط افراد متخصص و مجاز انجام گردد.
